Лінії зв'язку


1 Лінії зв’язку

          Для побудови комп'ютерних мереж застосовуються лінії зв'язку, що використовують різну фізичну середу. Як фізичне середовище в комунікаціях використовуються: метали (в основному мідь), надпрозоре скло (кварц) або пластик і ефір. Фізичне середовище передачі даних може являти собою кабель "вита пара", коаксіальні кабель, оптоволоконний кабель кабель і навколишній простір.
          Лінії зв'язку або лінії передачі даних - це проміжна апаратура і фізичне середовище, по якій передаються інформаційні сигнали (дані).
          В одній лінії зв'язку можна утворити кілька каналів зв'язку (віртуальних або логічних каналів), наприклад шляхом частотного або тимчасового поділу каналів. Канал зв'язку - це засіб односторонньої передачі даних. Якщо лінія зв'язку монопольно використовується каналом зв'язку, то в цьому випадку лінію зв'язку називають каналом зв'язку.
          Канал передачі даних - це засоби двостороннього обміну даними, які включають в себе лінії зв'язку та апаратуру передачі (прийому) даних. Канали передачі даних пов'язують між собою джерела інформації та приймачі інформації.
          Залежно від фізичного середовища передачі даних лінії зв'язку можна розділити на:
    • провідні лінії зв'язку без ізолюючих і екрануючих обмоток;
    • кабельні, де для передачі сигналів використовуються такі лінії зв'язку як кабелі "вита пара", коаксіальні кабелі або оптоволоконні кабелі;
    • бездротові (радіоканали наземного і супутникового зв'язку), що використовують для передачі сигналів електромагнітні хвилі, які розповсюджуються по ефіру.
          В сьогоднішньому блозі ми зосередимо свою увагу на кабельних лініях зв’язку.
          Кабельні лінії зв'язку мають досить складну структуру. Кабель складається з провідників, укладених в кілька шарів ізоляції.
          У комп'ютерних мережах використовуються три типи кабелів.

          У комп'ютерних мережах застосовуються кабелі, що задовольняють певним стандартам, що дозволяє будувати кабельну систему мережі з кабелів і сполучних пристроїв різних виробників. Сьогодні найбільш вживаними стандартами в світовій практиці є наступні:
  • Американський стандарт EIA / TIA-568A;
  • Міжнародний стандарт ISO / IEC 11801;
  • Європейський стандарт EN50173.
          Крім цих відкритих стандартів, багато компаній свого часу розробили свої фірмові стандарти, з яких до цих пір має практичне значення тільки один - стандарт компанії IBM.

1.1 Вита пара

Вита пара

          Вита пара (twisted pair) - кабель зв'язку, який представляє собою виту пару мідних проводів (або кілька пар проводів), укладених в екрановану оболонку. Пари проводів скручуються між собою з метою зменшення наведень. Вита пара є досить перешкодостійкою.
          В стандартах категорії кабелю вказується частотний діапазон, в якому даний кабель може працювати. Інші фактори : наприклад, клас устаткування або якість кабельних мереж, - можуть тільки підтримувати задану частоту / швидкість, а в гіршому випадку будуть створювати перешкоди.

          Категорії кручених пар, характеристики.
  • CAT1 - смуга частот 0,1 МГц. У СРСР технічна назва ТРП - "локшина". Застосовується і сьогодні при прокладці дроту від щитка в квартиру.
  • CAT2 - смуга частот 1 МГц (швидкість передачі приблизно 4 Мбіт / с). Використовується і зараз для з'єднання телефонних апаратів з телефонною коробкою.
  • CAT3 - смуга частот 16 МГц (швидкість передачі 10 Мбіт / с або 100 Мбіт / с на відстані не далі 100 м)
  • CAT4 смуга частот 20 МГц ( 16 Мбіт / с). Не використовується.
  • CAT5 ( більш рання модифікація - CAT5е ) - смуга частот 100 МГц ( 100 Мбіт / с). 125 МГц ( 100 Мбіт / с при використанні 2 пар і до 1000 Мбіт / с при використанні 4 пар). Кабель даної категорії набув найширшого поширення.
  • CAT6 смуга частот 250 МГц ( 1000 Мбіт / с що відповідає 1Гбіт / с)
  • CAT6a смуга частот 500 МГц ( 10Гбіт / с). Доданий в стандарт в лютому 2008 року.
  • CAT7 смуга частот 600-700 МГц ( 10 Гбіт / с) поки затверджена лише міжнародним стандартом ISO 11801
          Залежно від наявності захисту — електрично заземленої мідної сітки або алюмінієвої фольги навколо скручених пар, визначають різновиди цієї технології:
  • неекранована вита пара (UTP — Unshielded twisted pair)
  • екранована вита пара (STP — Shielded twisted pair)
  • фольгована вита пара (FTP — Foiled twisted pair) фольгована екранована вита пара (SFTP — Shielded Foiled twisted pair)

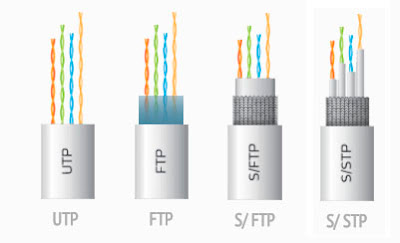

Приклади типів витої пари

          Характерним для цього кабелю є простота монтажу. Даний кабель є найдешевшим і поширеним видом зв'язку, який знайшов широке застосування в найпоширеніших локальних мережах з архітектурою Ethernet, побудованих по топології типу "зірка". Кабель підключається до мережевих пристроїв за допомогою з'єднувача RJ45.
Структура найбільш складного кабелю, що використовується в локальних мережах

          Кабель використовується для передачі даних на швидкості 10 Мбіт/с і 100 Мбіт/с. Вита пара зазвичай використовується для зв'язку на відстань не більше кількох сотень метрів. До недоліків кабелю "вита пара" можна віднести можливість простого несанкціонованого підключення до мережі.

1.2 Коаксіальний кабель

          Коаксіальний кабель (coaxial cable) - це кабель з центральним мідним дротом, який оточений шаром ізолюючого матеріалу для того, щоб відокремити центральний провідник від зовнішнього провідного екрану (мідної обплетення або шар алюмінієвої фольги). Зовнішній провідний екран кабелю покривається ізоляцією.
Будова коаксіального кабелю

          Існує два типи коаксіального кабелю: тонкий коаксіальний кабель діаметром 5 мм і товстий коаксіальний кабель діаметром 10 мм. У товстого коаксіального кабелю загасання менше, ніж у тонкого. Вартість коаксіального кабелю перевищує номінальну вартість крученої пари і виконання монтажу мережі складніше, ніж крученої пари.
Особливості:
  1. Широка смуга пропускання, і, отже, висока пропускна здатність, ефективна робота на відстанях 100 - 1000 м., Хороша захищеність від електромагнітних завад і низький рівень радіовипромінювання.
  2. Коаксіальний кабель дешевше, ніж оптоволоконний, але він складніше в експлуатації, оскільки:
    • Вхідний і вихідний опору з'єднуються пристроїв повинні бути узгоджені з хвильовим опором кабелю (рівні).
    • Велика кількість роз'ємів при послідовному з'єднанні комп'ютерів в локальних мережах з шинної структурою призводить до частого порушення контактів і деградації мережі.
    • Чутливість до різних рівнів напруги заземлення обплетення кабелю, що істотно при підключенні апаратури, що живиться від різних електричних підстанцій.
          Для виключення електричного пробою апаратури мережі необхідно дотримуватися особливих правил.

Характеристики коаксіальних кабелів:

  1. Хвильовий опір кабелю. Вимірюється в Омах. Також як і в кабелях з мідними провідниками, має активні і реактивні складові і тому коаксіальний кабель є резонансним пристроєм. Найменші втрати енергії при передачі сигналу мають місце на частоті резонансу, коли реактивні складові хвильового опору компенсуються.
  2. Загасання. Залежить від частоти і конструкції кабелю, покриття мідної обплетення і центральної жили сріблом. Вимірюється в погонних одиницях дБ / м.
          На коаксіальні кабелі є вітчизняні та зарубіжні стандарти. Як приклад нижче наведені стандарти США:
  • RG-8 і RG-11 - "товстий" коаксіальний кабель, розроблений для мереж Ethernet 10Base-5. Має хвильовий опір 50 Ом. Цей кабель забезпечує хороші механічні та електричні характеристики (загасання на частоті 10 МГц - не гірше 18дБ / км), але його важко монтувати - погано гнеться.
  • RG-58 / U, RG-58A / U і RG-58C / U - різновиди "тонкого" коаксіального кабелю для локальної мережі Ethernet специфікації 10Base-2. Всі ці різновиди кабелю мають хвильовий опір 50 Ом, але в порівнянні з "товстим" коаксіальним кабелем мають гірші механічні й електричні характеристики. Внутрішній провідник не так міцний, але має набагато більшу гнучкість, зручною в монтажі. Загасання в цьому типі кабелю вище.
  • RG-59 - телевізійний кабель з хвильовим опором 75 Ом. Широко застосовується в кабельному телебаченні.
  • RG-62 - кабель з хвильовим опором 62 Ом, використовувався в мережах ArcNet, устаткування яких сьогодні практично не випускається.
          Коаксіальний кабель застосовується, наприклад, в локальних мережах з архітектурою Ethernet, побудованих по топології типу "загальна шина".

          Коаксіальний кабель більш перешкодо захищений, ніж кручена пара і знижує власне випромінювання. Пропускна здатність - 50-100 Мбіт / с. Допустима довжина лінії зв'язку - кілька кілометрів. Несанкціоноване підключення до коаксіального кабелю складніше, ніж до кручений парі.

1.3 Оптоволоконний кабель

Оптоволоконний кабель (fiber optic) - це оптичне волокно на кремнієвій або пластмасовій основі, укладену в матеріал з низьким коефіцієнтом заломлення світла, який закритий зовнішньою оболонкою.
Оптоволоконний кабель складається з тонких (5-60 мікрон) волокон з високоякісного оптичного скла, по яких поширюються світлові сигнали. Світловий сигнал - це пучок світла, що формується лазером або іншим пристроєм і промодульований по яскравості інформаційними бітами. На приймальному кінці розташовують фотоприймач, який приймає світловий сигнал. Це найбільш якісний тип кабелю - він забезпечує передачу даних з дуже високою швидкістю (до 10 Гбіт / с і вище) і до того ж краще забезпечує повний захист даних від зовнішніх перешкод і від перехоплення.
Модель оптичного кабелю із модулятором світла(1) та фотоприймачем(ФП), оболонкою кабелю(2)

          Складається кабель з центрального провідника світла (серцевини) - скляного волокна, оточеного іншим шаром скла - оболонкою, яка має меншим показником заломлення, ніж серцевина. Поширюючись по серцевині, промені світла не виходять за її межі, відбиваючись від покриває шару оболонки.
Будова різних типів оптоволоконного кабелю

          Залежно від співвідношення показника заломлення серцевина / оболонка і від величини діаметру серцевини розрізняють:
  • багатомодове волокно зі східчастою зміною показника заломлення,
  • багатомодове волокно з плавним зміною показника заломлення,
  • одномодове волокно.
Багатомодові та одномодові кабелі та їх характеристики

          Поняття "мода" описує режим поширення світлових променів у внутрішньому сердечнику кабелю.
          В одномодовому кабелі використовується центральний провідник дуже малого діаметру - від 5 до 10 мкм. Для передачі інформації застосовується світло з довжиною хвилі 1550 нм. При цьому практично всі промені світла поширюються уздовж оптичної осі світловода, не відбиваючись від зовнішнього провідника. Загасання - 0,1-0,3 дБ / км. Виготовлення тонких якісних волокон являє складний технологічний процес, що робить одномодовий кабель досить дорогим. Крім того, в волокно такого маленького діаметра досить складно точно направити пучок світла, не втративши при цьому значну частину його енергії.
Різниця в поширенні світла в багатомодових та одномодових кабелях

          У багатомодових кабелях використовуються більш товсті внутрішні сердечники, які легше виготовити технологічно. У стандартах визначені два найбільш уживаних багатомодових кабелю: 62,5 / 125 мкм і 50/125 мкм, де 62,5 мкм і 50 мкм - це діаметр центрального провідника, а 125 мкм - діаметр зовнішнього провідника. У багатомодових кабелях у внутрішньому провіднику світловий промінь відбивається від зовнішнього провідника під різними кутами. Кут відображення променя називається модою променя.
Багатомодові кабелі з різним коефіцієнтом заломлення

          У багатомодових кабелях з плавним зміною коефіцієнта заломлення режим розподілу кожної моди має більш складний характер. Багатомодові кабелі мають більш вузьку смугу пропускання і забезпечують швидкість передачі від 500 до 800 МГц / км. Звуження смуги пропускання відбувається через втрати світлової енергії при відображеннях, а також з-за інтерференції променів різних мод. Для таких кабелів застосовується світло з довжиною хвилі 1 330 нм і 840 нм.
          Як джерела випромінювання світла в оптоволоконних кабелях застосовуються:
    • світлодіоди,
    • напівпровідникові лазери.
          Для одномодових кабелів застосовуються тільки когерентні джерела випромінювання - наприклад, напівпровідникові лазери, з двох причин. При такому малому діаметрі оптичного волокна світловий потік, створюваний світлодіодом, неможливо без великих втрат направити в волокно. Крім того, світлодіод створює світлове випромінювання, що містить світло з різними довжинами хвиль. Оскільки швидкість поширення світлових сигналів з різними довжинами хвиль неоднакова, на вхід приймача складові світлового пучка приходять з різним запізненням, в результаті чого фронт прийнятого світлового сигналу розмивається, і при декодуванні виникають помилки. Відповідно, при цьому знижується дальність передачі.
          Для багатомодових кабелів використовуються більш дешеві світлодіодні випромінювачі. Світлодіоди можуть випромінювати світло з довжиною хвилі 850 нм і 1300 нм. Лазерні випромінювачі працюють на довжинах хвиль 1300 і 1550 нм. Швидкодія сучасних лазерів дозволяє модулювати світловий потік з частотами 10 ГГц і вище. Лазерні випромінювачі створюють когерентний потік світла, за рахунок чого втрати в оптичних волокнах стають менше, ніж при використанні некогерентного потоку світлодіодів.
          Особливості оптоволоконного кабелю:
    • Висока пропускна здатність, невелика величина погонного загасання і, отже, великі відстані передачі, відсутність шумів, що викликають помилки при передачі, неможливість перехоплення переданої інформації внаслідок відсутності зовнішніх випромінювань.
    • Можливість створення багатоканальної лінії шляхом застосування декількох передавальних лазерних пучків.
    • Несприйнятливість до електромагнітних завад.
    • Кабелі добре гнуться, а у відповідній ізоляції володіють гарною механічною міцністю.
    • Складно виконувати відгалуження (трудність з'єднання з роз'ємами і між собою при необхідності нарощування довжини кабелю).
    • Висока вартість кабелю, обладнання та монтажу.

2 Конектори, способи монтажу конекторів.

          Конектори - це частини роз'ємів, що слугують для безпосереднього контакту кабелів і конекторів відповідної частини.
          Існують наступні типи конекторів
    • оптичні конектори, які використовуються з оптично-волоконними кабелями
    • конектори серії RJ для кручених пар (RJ 45 - для мережевих кабелів і RJ 11, RJ 12 - для телефонних кабелів)
    • коаксіальні конектори - використовуються з коаксіальними кабелями

2.1 Оптичні конектори

          Ці конектори призначені для окінцювання оптичного кабелю діаметром 1,8, 2 і 3 мм, а також оптичного волокна в буферному покритті діаметром 0,9 мм.
Переважна будова більшості оптичних конекторів

          Розрізняють багатомодові (ММ), одномодові (SM) і одномодові зі скошеним торцем (APC) конектори. Як правило, дані конектори комплектуються хвостовиками різного кольору.             Залежно від призначення того чи іншого конектора, можна виділити наступні види конекторів:
  • конектори типу FC
  • конектори типу ST
  • конектори типу SC
Декілька основних типів оптичних конекторів, що використовуються в локальних мережах

          Конектори типу FC призначені в основному для застосування в одномодових лініях далекого зв'язку, спеціалізованих системах і мережах кабельного телебачення.
          Відзначимо безсумнівні переваги конекторів даного типу: конектори типу FC стійкі до впливу вібрацій і ударів, що дозволяє застосовувати їх на відповідних мережах, наприклад, безпосередньо на рухомих об'єктах, а також на спорудах, розташованих поблизу залізниць.
          Конектори ST широко використовуються в оптичних підсистемах локальних мереж.
          Конектори ST прості і надійні в експлуатації, легко встановлюються, відносно недорогі. Однак простота конструкції має і негативні сторони: ці конектори чутливі до різких зусиль, прикладених до кабелю, а також до значних вібраційних і ударних навантажень, адже наконечник являє собою єдиний вузол з корпусом і хвостовиком. Цей недолік обмежує застосування подібного типу конекторів на рухомих об'єктах. Але незважаючи на це конектори ST активно використовуються, що зумовило пошук варіантів поліпшення якісних показників таких конекторів. Таким чином, у міру розробки з'явилися SPS- і UPS-версії конекторів такого типу.
          При використанні конекторів типів FC і ST необхідність обертального руху при підключенні до адаптера викликає деякі незручності. Це перешкоджає збільшенню щільності монтажу на лицьовій панелі, і щоб цього уникнути, були розроблені конектори типу SC.
          Конектори SC рекомендуються для багатомодових і одномодових застосувань. Різновид SC конекторів - конектор LC. Це малогабаритний варіант SC конектора.
          Способи монтажу конекторів до оптоволокна і оптоволокна в цілому розміщенні на наступному інтернет-ресурсі http://optokon.ua/arts/soedineniya-opticheskikh-volokon/.

2.2 RJ коннектори

          Registered Jack – (в перекладі «зареєстрований роз'єм») широко поширені.
          Найбільш популярними типами конекторів є коннектори RJ 11, RJ 12, і RJ 45.
          Корпус RJ- конектора, як правило, складається з прозорого пластика, усередині якого кілька ножів-контактів, покритих золотим напиленням. У комп'ютерних мережах (4-жильна кручена пара) використовується стандартний конектор RJ-45, що має маркування «8p8c» (8 Position, 8 Contacts). Конектори RJ 45 використовуються для крученої пари 5 cat або 5е cat.
Неекранований конектор 8p8c (RJ-45) та конектор з металевим кожухом

          Контакти конектора RJ-45 розрізняються залежно від виду кабелю, з яким вони застосовуються (одножильний або багатожильний), але існують і універсальні конектори. Для окінцювання екранованого кабелю використовуються екрановані конектори, які відрізняються наявністю металевого кожуха, що з'єднується з екраном самого кабелю, і використовуються тільки з екранованим обладнанням (розетками, патч-панелями і ін.).
          Коннектори RJ 11, RJ 12 призначені для телефонних проводів, а основна відмінність між RJ 11 і RJ 12 полягає в кількості контактів. Ці два типи конекторів мають по 6 позицій під контакти, але займати ці позиції можуть 2, 4 і 6 контактів - так в конекторах типу RJ 11 є до 4 контактів, а в RJ 12 6 контактів.

Приклад монтажу конектора RJ-45 розміщенний на наступному інтернет-ресурсі: http://www.ixbt.com/comm/lanfaq/1422.html

2.3 Коаксіальні конектори

          Складаються з ізольованого центрального провідника, відокремленого діелектриком від зовнішнього провідного шару. Конектори, в залежності від класу, можуть бути покриті міддю, золотом, нікелем або сріблом. За способом з'єднання коаксіальні коннектори діляться на різьбові, обжимні і BNC-конектори. На сьогоднішній день типів коаксіальних конекторів велика кількість, але найбільш популярним є коннектор BNC, що слугує для підключення тонкого коаксіального кабелю.
Різьбові конектори
          Різьбові конектори складаються з корпусу, в якому є скруглене внутрішнє різьблення з напрессованной гайкою під F-стандарт.
Різьбовий коаксіальний конектор

Обжимні конектори
          У конструкції обтискних коаксіальних роз'ємів використовуються два циліндра. Зовнішній є продовженням корпусу, а внутрішній строго підібраний по діаметру фольгованого діелектрика кабелю. При усадки роз'єму на кабель кругова симетрія внутрішнього циліндра не порушується, а зовнішній опресовується обтискним інструментом в шестигранную призму.
Обжимний коаксіальний конектор

BNC – конектори
          Коннектор BNC (BNC - абревіатура від англ. Bayonet Neill-Concelman) - електричний роз'єм з байонетною фіксацією.
Конектор BNC



          Служить для підключення коаксіального кабелю c хвильовим опором 50 Ом або 75 Ом і діаметром до 8 мм. Втрати в такому роз'ємі зазвичай не перевищують 0.3 дБ.
          Кабелі з роз'ємами BNC застосовуються для з'єднання радіоелектронних пристроїв (генераторів, осцилографів і інших приладів), а також для побудови мереж стандарту Ethernet за технологією 10BASE2.
          У роз'ємах BNC різної конструкції центральна жила і обмотка коаксіального кабелю можуть фіксуватися трьома способами:
  • пайкою;
  • накруткою;
  • обтиском деталей роз'єму на кабелі.
Процес зачищення та обжимки коаксіального кабелю розташований на інтернет-ресурсі:
http://os-info.ru/montaj/pravila-obzhima-koaksialnogo-kabelya.html

3 Монтаж мережевого обладнання

          Мережеве обладнання - пристрої, необхідні для роботи комп'ютерної мережі, наприклад: маршрутизатор, комутатор, концентратор, патч-панель і ін. Можна виділити активне і пасивне мережеве обладнання.
          Відповідно до ГОСТ Р 51513-99, активне обладнання - це обладнання, що містить електронні схеми, що отримує живлення від електричної мережі або інших джерел і виконує функції посилення, перетворення сигналів і інші. Це означає здатність такого обладнання обробляти сигнал за спеціальними алгоритмами. У мережах відбувається пакетна передача даних, кожен пакет даних містить також технічну інформацію: відомості про його джерелі, цілі, цілісності інформації та інші, що дозволяють доставити пакет за призначенням.
          Активне мережеве обладнання не тільки вловлює і передає сигнал, але і обробляє цю технічну інформацію, перенаправляючи і розподіляючи надходять потоки відповідно з вбудованими в пам'ять пристрою алгоритмами. Ця «інтелектуальна» особливість, поряд з живленням від мережі, є ознакою активного обладнання. Наприклад, до складу активного обладнання включаються такі типи приладів:
  • мережевий адаптер - плата, яка встановлюється в комп'ютер і забезпечує його приєднання до ЛВС;
  • репітер - прилад, як правило, з двома портами, призначений для повторення сигналу з метою збільшення довжини мережевого сегмента;

  • концентратор (активний хаб, багатопортовий ретранслятор) - прилад з 4-32 портами, застосовуваний для об'єднання користувачів в мережу;

  • міст - прилад з 2 портами, що часто використовується для об'єднання кількох робочих груп ЛВС, дозволяє здійснювати фільтрацію мережевого трафіку, розбираючи мережеві (MAC) адреси;
  • комутатор (світч) - прилад з декількома (4-32) портами, що часто використовується для об'єднання кількох робочих груп ЛВС (інакше називається багатопортовий міст);
  • маршрутизатор (роутер) - використовується для об'єднання кількох робочих груп ЛВС, дозволяє здійснювати фільтрацію мережевого трафіку, розбираючи мережеві (IP) адреси;

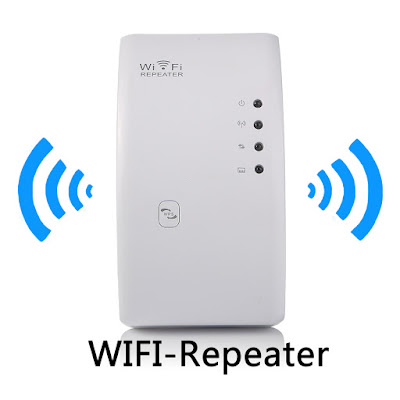

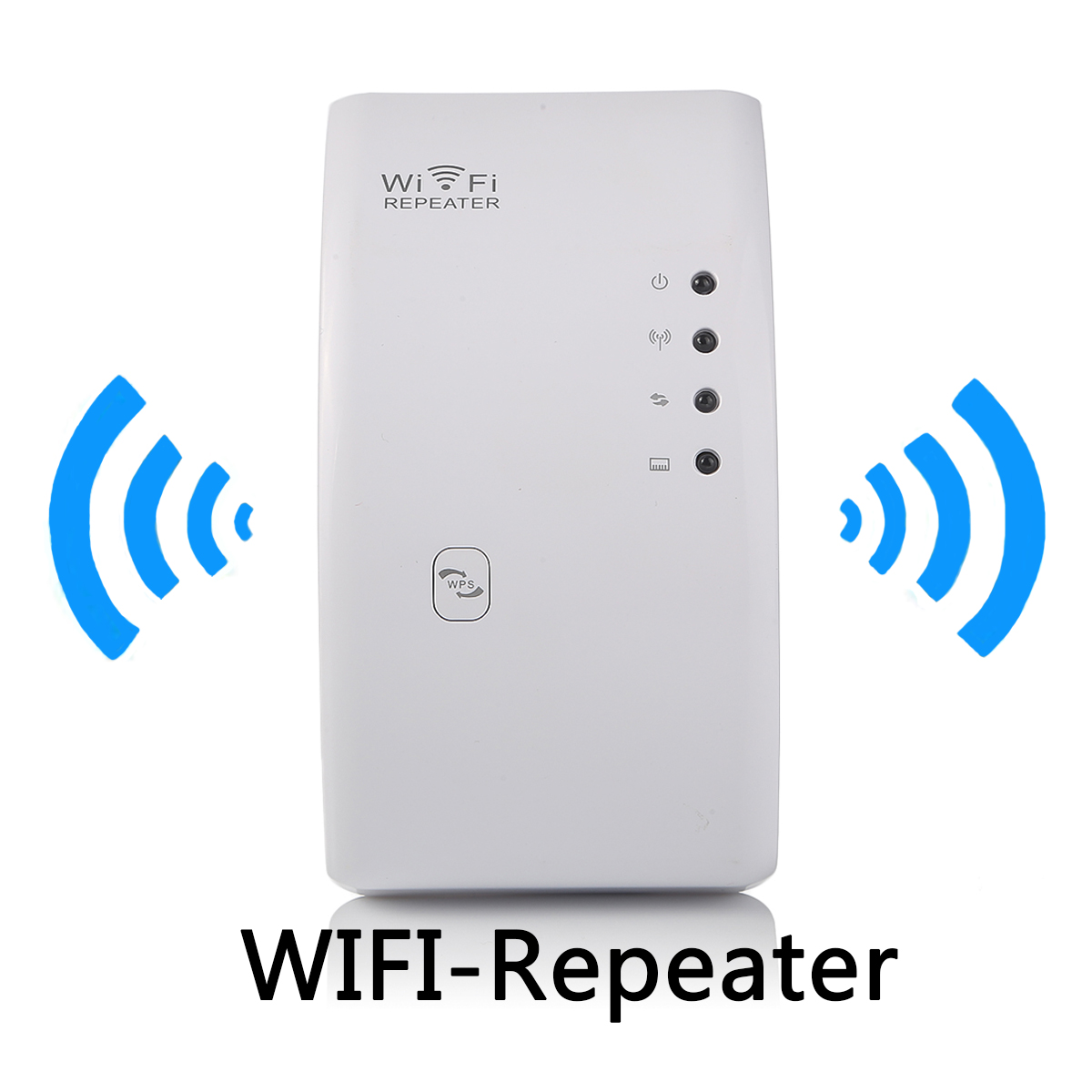

  • ретранслятор - для створення вдосконаленій бездротової мережі з більшою площею покриття і являє собою альтернативу провідної мережі. За замовчуванням пристрій працює в режимі посилення сигналу і виступає в ролі ретрансляційні станції, яка вловлює радіосигнал від базового маршрутизатора мережі або точки доступу і передає його на раніше недоступні ділянки.
  • медіаконвертер - прилад, як правило, з двома портами, що часто використовується для перетворення середовища передачі даних (коаксіал-кручена пара, кручена пара-оптоволокно).
          Усталеного визначення, що таке «пасивне мережеве обладнання» поки не існує. До цієї групи відносять компоненти для побудови СКС (структурована кабельна система), що не споживають електроенергію. Фактично, пасивне мережеве обладнання - це обладнання, основна функція якого полягає в забезпеченні передачі сигналу - а саме провідники і пристосування для їх організації та захисту: кабель, патч-корди, розетки, конектори, патч-панелі, кабель-канали тощо . Також, до пасивного обладнання іноді відносять обладнання траси для кабелів: кабельні лотки, монтажні шафи та стійки, телекомунікаційні шафи.
          Приклади телекомутаційних шаф:


          Можливий перелік предметів при створенні СКС.


          Інформація по монтажу комутаційних центрів мережевого обладнання на інтернет-ресурсі: http://www.vservere.ru/lan/option/kommutacionnye-centry.html
          Інструкція по монтажу патч-панелі: http://www.vservere.ru/lan/spravka/montazh-patch-paneli.html

3.1 Монтаж локальної мережі

          Монтаж локальної мережі, в свою чергу, виконується поетапно:
    • прокладка локальної мережі;
    • монтаж електричних кабелів від точок підключення електроживлення до місць установки активного мережного обладнання;
    • монтаж активного обладнання мережі.
Прокладка локальної мережі
Роботи починають з підготовки траси прокладки.
          В процесі підготовки:
    • траси за проектом перевіряються приладами на перетин, проходження електропроводок - для безпеки робіт і збереження останніх;
    • висвердлюють, пробиваються отвори в стінах і перекриттях;
    • уточнюються траси прокладки;
    • монтуються пластикові, металеві короби і лотки, кріплення (кліпси, муфти) для монтажу гнучкої гофрованої або жорсткої труби;
    • за рівнем встановлюються шафи, стійки, де розміщується пасивне, активне мережеве обладнання.
          Після підготовки трас приступають до прокладання кабелів.
          Комп'ютерні мережі можуть створюватися з використанням як мідних, так і оптичних кабелів. Виконуючи монтаж локальної мережі, враховують технічні вимоги виробника до прокладання кабелів. Зокрема один з найважливіших показників - радіус вигину кабелю. Надмірний вигин може привести до зниження швидкості передачі даних для мідного кабелю і, як наслідок, невиконання вимог до категорії мережі, для оптичного кабелю - до зламу волокна, що потребують перекладки кабелю, установки муфти і т.п.
          Прокладку кабелю виконують одним шматком від вузла комутації СКС, до РМ. При прокладанні декількох кабелів в одному напрямку - прокладка виконується одним пучком.
При монтажі кабелю в гофрованої труби, спочатку кабель затягується в трубу за зонд. Після цього гофротруба з кабелем монтується на встановлених кліпсах, хомутах.
          У разі прокладання кабелів формуються пучки і по порядку заводяться в комутаційні шафи.
          Кабелі в обов'язковому порядку маркуються згідно з робочим проектом.
          По закінченню прокладки кабелів, виконується монтаж (розшивання) на крос-панелях і РМ. Розшивання кабелю виконується відповідно до вимог до категорій СКС, виробників кабелів і компонентів СКС, в деяких випадках з використання фірмового інструменту. Монтаж СКС виконується навченим персоналом. У деяких випадках для сертифікації СКС, проектувальники, монтажники повинні вчитися в навчальних центрах виробників.
Монтаж електричних кабелів
          Підключення мережевого обладнання здійснюється від точок підключення електроживлення, призначених замовником. Для підключення монтуються електричні кабелі.
          Якщо в складі СКС на РМ монтуються силові розетки на РМ, використовуються короби з перегородками. Мінімізуються перетину електричних кабелів і інформаційних. Підключення розеток на РМ здійснюється групами з установкою групового автомата відповідного номіналу.
          Монтаж електричних мереж здійснюється навченим персоналом, з дотриманням правил електробезпеки і вимог ПУЕ.
Пуско-налагоджувальні роботи комп'ютерної мережі
          В процесі пуско-налагоджувальних робіт виконуються:
    • тестування новозбудованої СКС, магістральних кабелів за допомогою спеціалізованих вимірювальних приладів;
    • перевірка, вимір електромережі відповідно до ПУЕ;
    • включення, перевірка роботи джерела безперебійного живлення,
    • включення, перевірка, настройка мережевого обладнання і тестування за програмами зазначеним в робочому проекті;
    • організацією, що виконувала монтаж, передається замовнику виконавча документація, розроблена за діючими нормами і правилами.
          До запобіжних заходів при монтажі та організації кабельних потоків відноситься запобігання різних механічних напружень в кабелі, що викликаються натягом, різкими вигинами і надмірним стягуванням пучків кабелів.
          При монтажі кабелів в трасах і телекомунікаційних приміщеннях слід використовувати засоби маршрутизації кабельних потоків, їх кріплення і фіксації.
          Кабельні хомути (стяжки, бандаж і т. П.), Які використовуються для формування кабельних пучків, повинні розташовуватися на пучку так, щоб хомут міг вільно переміщатися в поздовжньому і поперечному напрямках. Не допускається затягування хомутів, що приводить до деформації оболонки кабелів. Не допускається кріплення телекомунікаційних кабелів за допомогою скоб.

4 Приклади мережевих рішень



Ресурси:
В. Олифер, Н. Олифер «Компьютерные сети. Принципы, технологии, протоколы. Учебник» (2016)
Э. Таненбаум, Д. Уэзеролл «Компьютерные сети» 5-е изд. (2016)
http://www.lessons-tva.info/edu/telecom-loc/m1t2_2loc.html
http://www.lessons-tva.info/edu/telecom-loc/m1t5_4loc.html
http://kom-seti.narod.ru/index.files/5.htm
https://ru.wikipedia.org/wiki/Кабельные_линии_связи
http://supervideoman.narod.ru/5_3.htm
https://www.osp.ru/lan/2002/10/136592/
http://rs232.net.ru/doc/computer/rj45.php
http://www.tktdf.ru/poleznaya_informatsiya/connektory
http://eftech.ru/infrasctucture/setevoe-oborudovanie/
http://programming-lang.com/ru/comp_osnet/vatamanyuk/0/j108.html
http://www.xnets.ru/plugins/content/content.php?content.108
http://www.v-profil.ru/montazhlotkov.htm
https://lantorg.com/article/montazh-vols-opticheskie-razemy
http://www.mako.net.ua/vopt.php?id=4_1
http://www.talco.ru/passive_netw.html
http://www.talco.ru/aktive_netw.html
http://www.mislife.ru/raznoe/4866.html
http://www.ixbt.com/comm/lanfaq/1422.html
http://optokon.ua/arts/soedineniya-opticheskikh-volokon/
http://www.proximasp.ru/bayonet_neill-concelman.html
http://www.1-cable.ru/cat/401#402
http://eftech.ru/infrasctucture/setevoe-oborudovanie/
http://www.vservere.ru/lan/spravka/montazh-patch-paneli.html
http://itsnab.com/services

Коментарі

Дописати коментар

Популярні публікації
